偉業網帶網鏈出名鏈輪怎么樣？

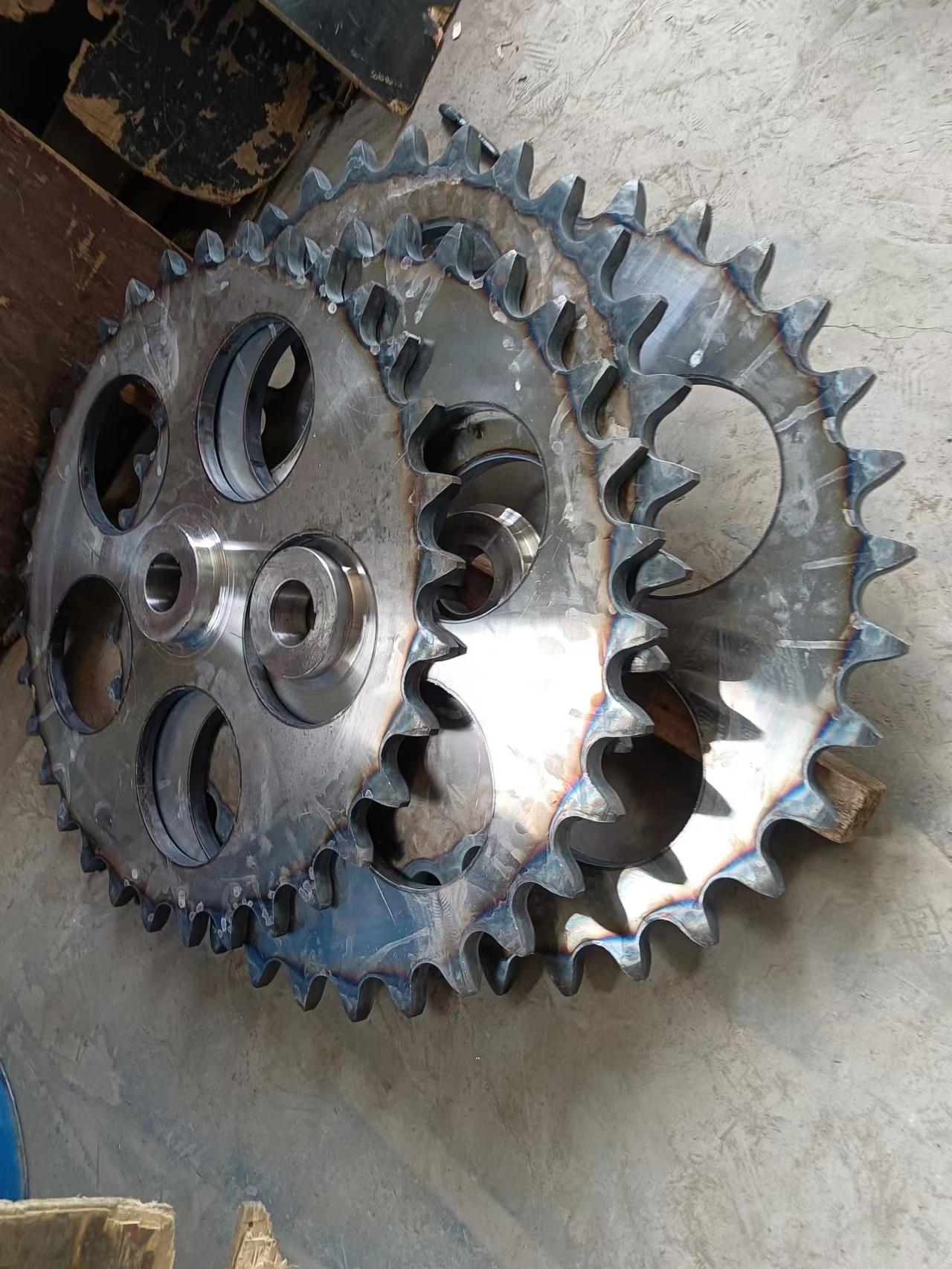

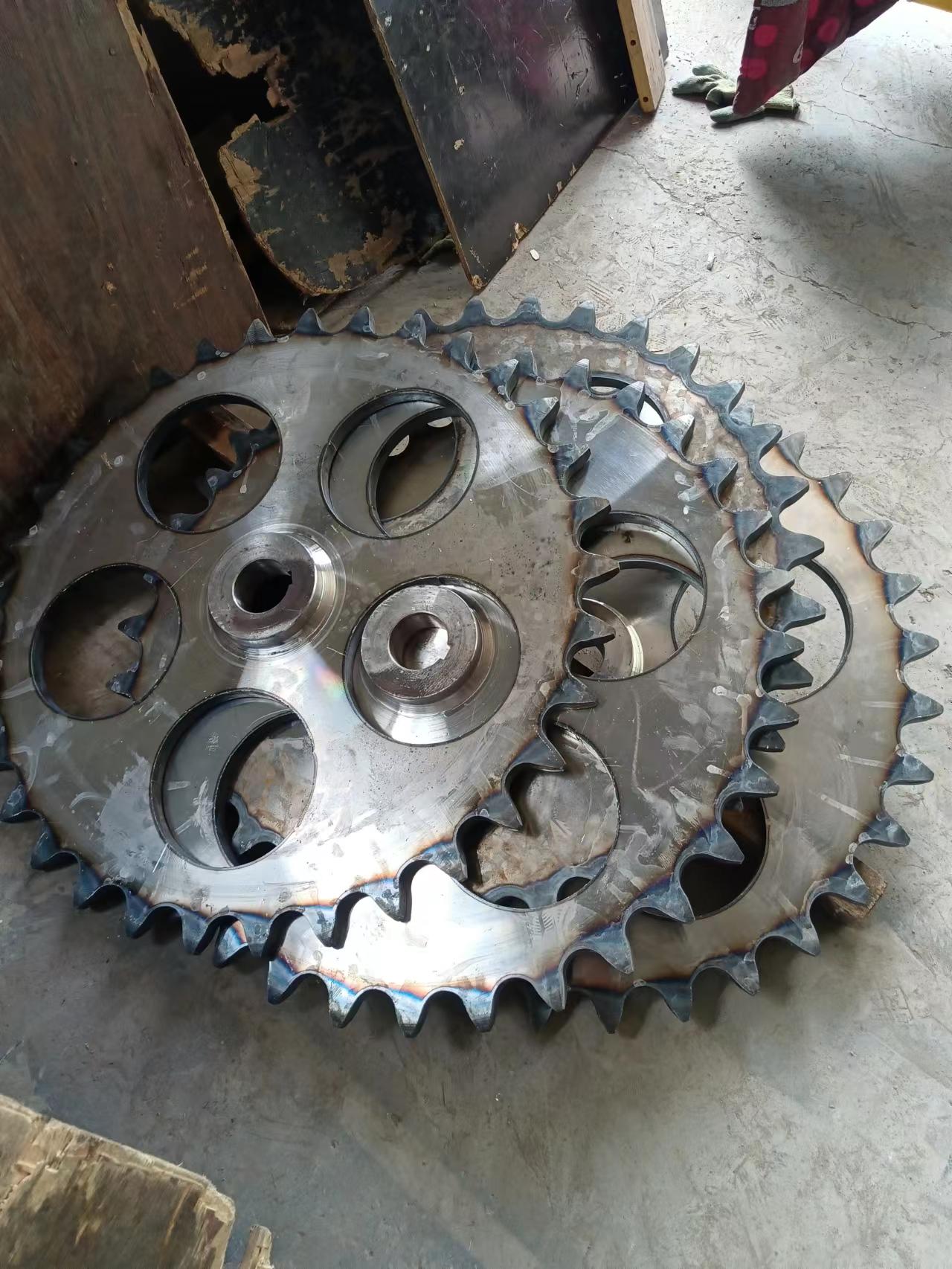

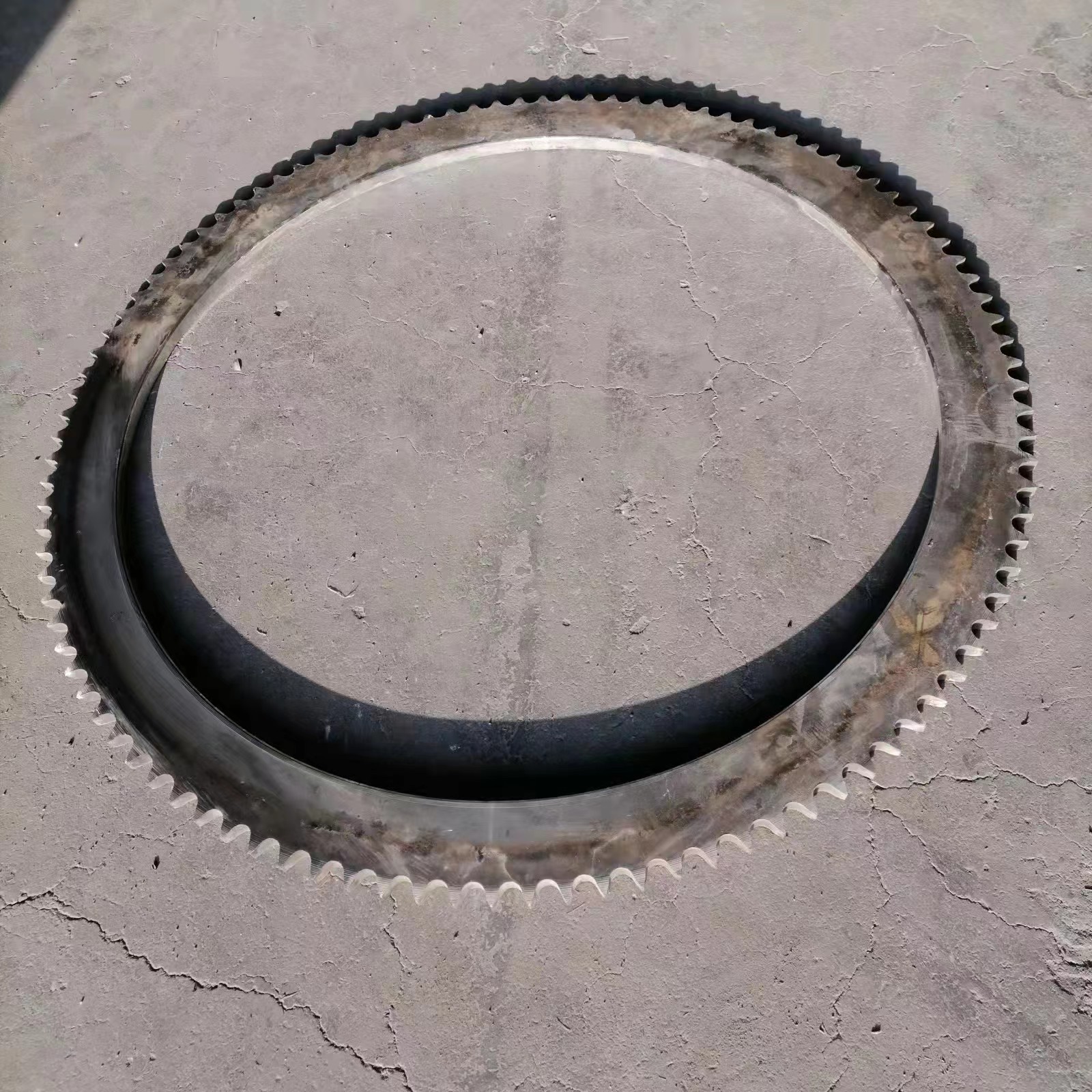

鏈輪結構 圖2為4種常用的鏈輪結構。小直徑鏈輪一般做成整體式（圖2a），中等直徑鏈輪多做成輻板式，為便于搬運、裝卡和減重，在輻板上開孔（圖2b），大直徑鏈輪可做成組合式（圖2d），此時齒圈與輪芯可用不同材料制造。例如C45，不銹鋼等材料。
鏈輪是一種帶嵌齒式扣鏈齒的輪子，用以與節鏈環或纜索上節距準確的塊體相嚙合。鏈輪被廣泛應用于化工、紡織機械、自動扶梯，木材加工，立體停車庫，農業機械，食品加工、儀表儀器、石油等行業的機械傳動等。
鏈輪的齒形 鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。常用的鏈輪端面齒形見圖1。它是由三段圓弧aa、ab、cd和一段直線bc構成，簡稱三圓弧-直線齒形。齒形用標準刀具加工，在鏈輪工作圖上不必繪制端面齒形，只需在圖上注明"齒形按3RGB1244-85規定制造"即可，但應繪制鏈輪的軸面齒形，其尺寸參閱有關設計手冊。
