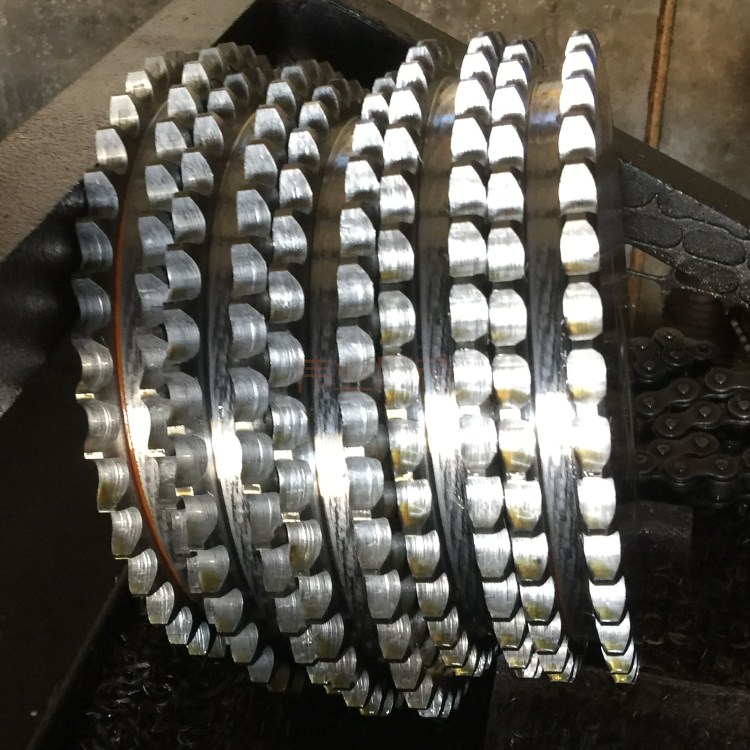

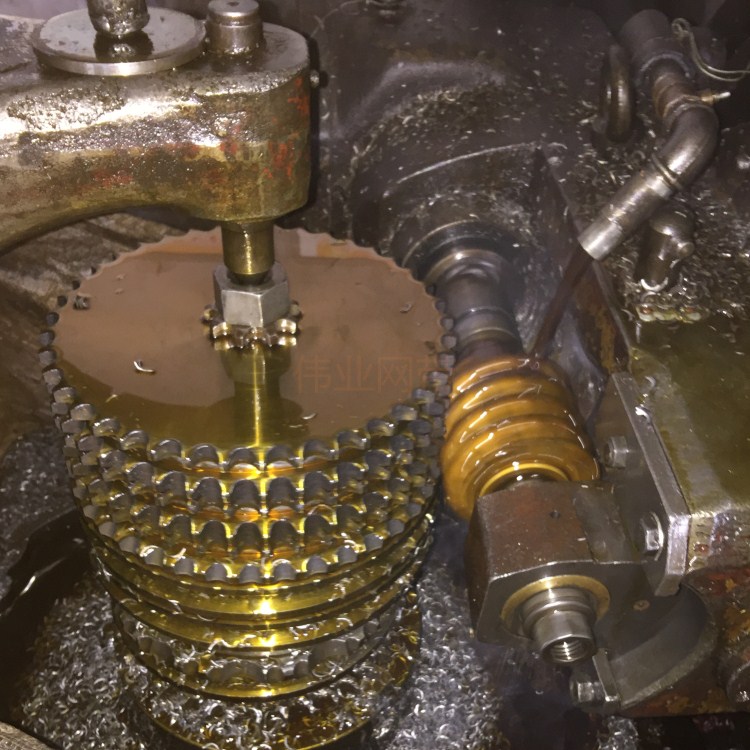

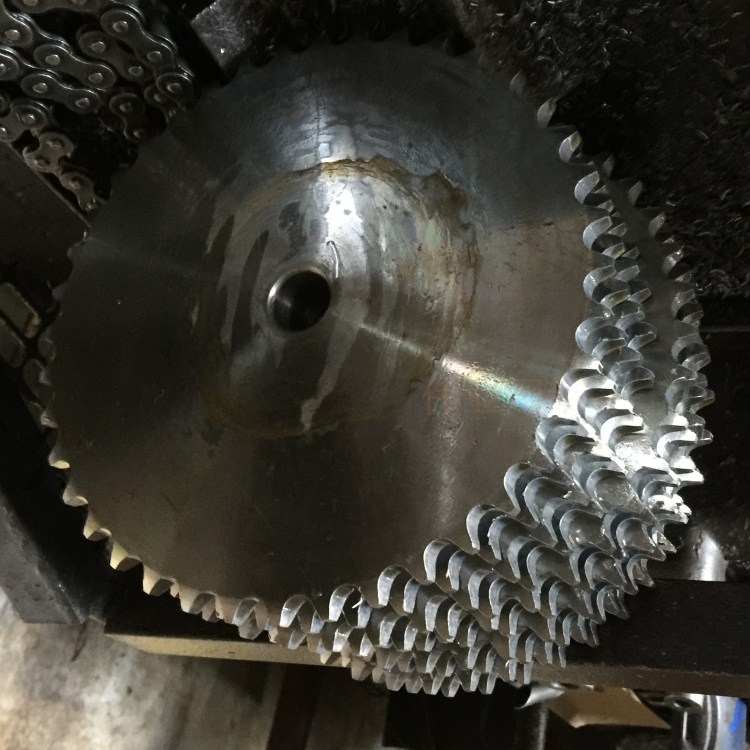

多排鏈輪制作說明
多排鏈輪指具有三排及三排以上輪齒的鏈輪。
中文名稱多排鏈輪
英文名稱sprocket for multiple chain
定 義：具有三排及三排以上輪齒的鏈輪。
鏈輪計算說明
1、鏈輪齒數z1、z2 鏈輪的齒數越少，瞬時鏈速變化越大，而且鏈輪直徑也較小，當傳遞功率一定時，鏈和鏈輪輪齒的受力也會增加，為使傳動平穩，小鏈輪齒數不宜過少，但如齒數過多，又會造成鏈輪尺寸過大，而且，當鏈條磨損后，也容易從鏈輪上脫落。滾子鏈傳動的小鏈輪齒數 z1應根據鏈速 v 和傳動比 i，由表10-13進行選取，然后按z2=i z1，選取大鏈輪的齒數；并控制 z2≤120。 表10-13 小鏈輪的齒數z1 鏈速 v（ m/s） 0.63~3 3~8 ≥ 8 >25 齒數z1 ≥ 17 ≥ 21 ≥ 25 ≥ 35 因鏈節數常取偶數，故鏈輪齒數最好取奇數，以使磨損均勻。
2．鏈的節距 p 鏈的節距 p 是決定鏈的工作能力、鏈及鏈輪尺寸的主要參數，正確選擇 p 是鏈傳動設計時要解決的主要問題。鏈的節距越大，承載能力越高，但其運動不均勻性和沖擊就越嚴重。因此，在滿足傳遞功率的情況下，應盡可能選用較小的節距，高速重載時可選用小節距多排鏈。
3．傳動比i 傳動比受鏈輪最小齒數和最大齒數的限制，且傳動尺寸也不能過大，因此傳動比一般不大于6。傳動比過大時，小鏈輪上的包角 a1 將會太小，同時嚙合的齒數也太少，將加速輪齒的磨損。因此，通常要求包角 a1 不小于120°。
4．中心距 a 和鏈節數 Lp 鏈的長度以鏈節數 LP（節距 p 的倍數）來表示。與帶傳動相似，鏈節數 LP 與中心距 a 之間的關系為
5．鏈輪的規格尺寸 p: 節矩；19.05 z: 齒數；23 dr: 滾子外徑；11.91 dk: 鏈輪輪轂孔直徑；60 b1: 內鏈節內寬；12.57 d: 分度圓直徑,d=p/sin(180/z)=139.90; da: 齒頂圓直徑,da=(damax+damin)/2 damax=d+1.25*p-dr; damin=d+(1+1.6/z)*p-dr; 推薦用三圓弧一直線齒形，則da=p*(0.54+ctg(180/z))=148.89 df: 齒根圓直徑，df=d-dr=139.90-11.91=127.09 bf1:齒寬， p<=12.7 p="">12.7 w=1 bf1=0.93*b1 bf1=0.95*b1 w=2,3 bf1=0.91*b1 bf1=0.93*b1 D1: 排間槽直徑，D1=(1.6～2)*dk; L: 寬度,L=(1.2～2)*dk;120 r: 倒角半徑，r>=p; R: 齒側凸緣（或排間槽）圓角半徑，R=0.04*p；
