在選擇鏈條規格時，要盡可能詳盡用途，選擇合適的鏈條可以避免系統安裝運行前的一些問題，同時可以節約一部分系統維護的費用。    鏈條驅動著我們的齒輪，鏈條規格也有很多，鏈條規格你知道多少呢？下面?zhèn)I(yè)跟大家分享一下鏈條規格及尺寸大小。

         鏈條按不同的用途和功能區分為傳動鏈、輸送鏈、曳引鏈和專用特種鏈四種。

 　   1.1 傳動鏈 主要用于傳遞動力的鏈條。

   　 1.2 輸送鏈 主要用于輸送物料的鏈條。

   　1.3 曳引鏈 主要用于拉曳和起重的鏈條。

 　  1.4 專用特種鏈 主要用于專用機械裝置上的、具有特殊功能和結構的鏈條。

 鏈條規格及尺寸

 　　在同類產品中，按組成鏈條的基本結構，即根據元件形狀、同鏈條嚙合的零件和部位，零件間尺寸比例等方面劃分所屬鏈條產品系列。

 　　同一品種的鏈條按節距、排數、鏈條寬度以及極限拉伸載荷的不同劃分規格。

　一、帶有前綴的鏈條規格

 　　(1)RS系列鏈條規格 　　直板滾子鏈 R—Roller S—Straight 例如：RS40即08A滾子鏈

 　　(2)RO系列鏈條規格 　　彎板滾子鏈 R—Roller O—Offset 例如：R O60即12A彎板鏈

 　　(3)RF系列鏈條規格 　　直邊滾子鏈 R—Roller F—Fair 例如：RF80即16A直邊滾子鏈

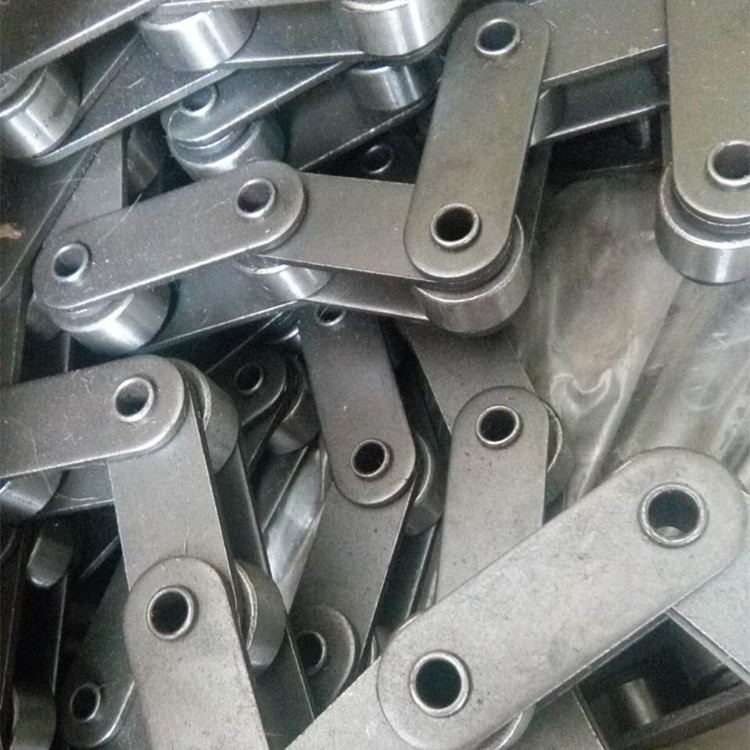

偉業鏈條實物拍照

 　　(4)SC系列鏈條規格 　　齒形鏈(無聲鏈)S—Silent C—Chain來自ANSI B29.2M齒形鏈和鏈輪標準 　　例如：SC3即CL06齒形鏈，節距為9.525

 　　(5)C系列鏈條規格 　　輸送鏈 C—Conveyor 　　例如：C2040即08A雙節距輸送鏈 C2040 SL SL—Small roller 小滾子 C2060L L—Large roller 大滾子 　　CA650 C—Conveyor A—Agriculture,農機輸送鏈小滾子型 Smali roller type 大滾子型 　　Large roller type

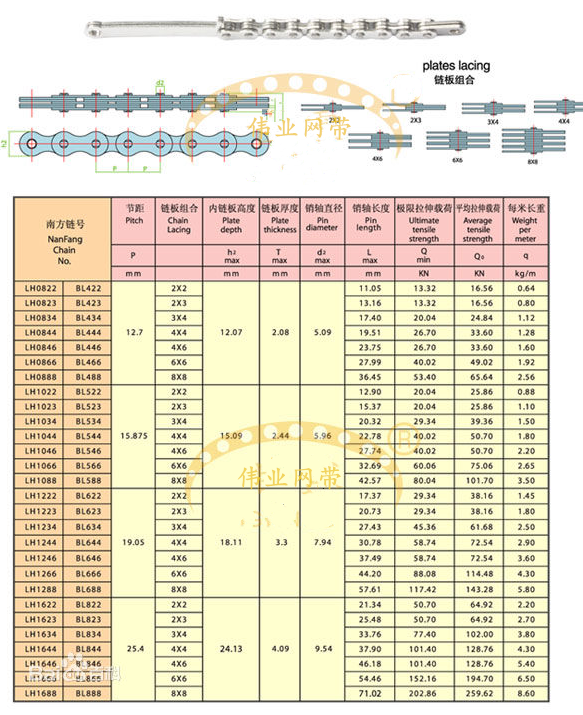

　　(6)L系列鏈條規格 　　板式鏈 L—Leaf chain 　　例如 AL422即A型板式鏈，節距12.7，組合2×2 美國鏈號 1975年取消 　　BL546即B型板式鏈，節距15.875，組合4×6 美國鏈號 LH0822即BL422，H—Heavy 重型 ISO鏈號 LL1044，L—Light 輕型 ISO鏈號

　　(7)M系列鏈條規格 　　公制鏈條 M—Metric measure 　　例如：M20內節內寬為1530mm的滾子鏈，有7種公制節距。

 　　(8)W系列鏈條規格      焊接鏈 W—Welded 　　例如：W78即節距66mm焊接鏈，WH為窄系列，WD為寬型

 　　(9)Hy—Vo系列鏈條規格 　　高速齒形鏈 Hy—Heavy duty, Hight Speed Vo—Involute

 　　(10)PIV系列鏈條規格      齒鏈?zhǔn)綗o級變速鏈

 　　(11)ST系列鏈條規格 　　自動扶梯梯級鏈ST—Step chain 例如：131即節距131.33梯級滾子鏈

 　　(12)PT系列鏈條規格 　　自動人行道輸送鏈 P—Passenger T—Step chain

 　　(13)MR系列鏈條規格 　　可鍛鑄鐵滾子鏈 M—malleable R—Roller chain

 　　(14)TOP系列鏈條規格      平頂鏈，例如： 　　TT型，TT635—普通型平頂鏈，板條寬63.5 TS型，TS550—帶平頂?shù)匿摑L子鏈，板條寬55.0 　　TP型，TP762—平頂板為聚醛樹脂，基礎鏈為彎板鏈，板條寬76.2 TTup型，TTup1143—頂板為聚醛樹脂，銷軸為不銹鋼，板條寬114.3 TNu型，TNu826—聚醛樹酯頂板，板條寬82.6

 　　(15)Super系列鏈條規格 　　特級鏈，例如：Super80即強度、耐磨、疲勞特別優秀的16A滾子鏈

 　　(16)US系列鏈條規格 　　超級鏈 US—Ultra Super 　　例如：US100即20A超級滾子鏈，級速度可達50米/分以上。

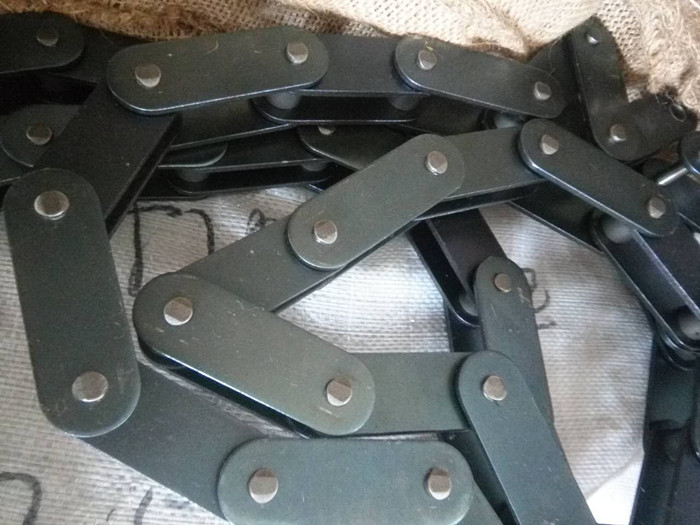

偉業鏈條產品實物拍照

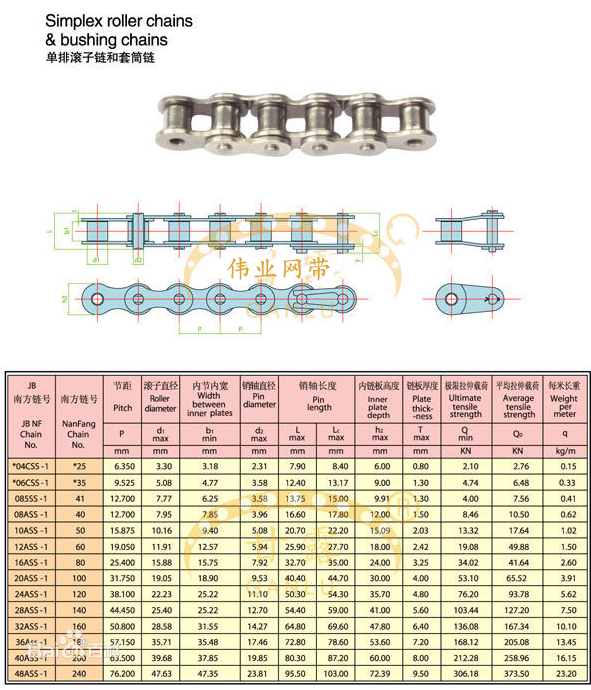

 鏈條規格及尺寸

 　　二、帶有后綴的鏈條規格

 　　(1)H系列鏈條規格 　　加重型滾子鏈 H—Heavy 例如：CSBH即08B加強鏈

 　　(2)HP系列鏈條規格 　　空心銷軸鏈 H—Hollow P—Pin 例如：40HP、08A空心銷軸滾子鏈

 　　(3)SS系列鏈條規格 　　不銹鋼鏈 S1—Stainless S2—Steel 例如：60SS即12A不銹鋼滾子鏈

 　　(4)NP系列鏈條規格 　　鍍鎳鏈 N—Nickel P—Piated 例如：80NP即16A鍍鋅05B滾子鏈

 　　(5)ZP系列鏈條規格 　　鍍鋅鏈 Z—Zinc P—Plated 例如：05BZP即鍍鋅05B滾子鏈

 　　(6)SB系列鏈條規格 　　側彎鏈 S—Side B—Bow;也表示粉末冶金套筒鏈 S—Sintered B—Bushing 例如：10A—ISB即10A單排側彎滾子鏈，40SB即08A自潤滑鏈

 　　(7)CU系列鏈條規格 　　同SB系列，CU—Curved 例如：50CU即10A側彎滾子鏈

 　　(8)C系列鏈條規格 　　開口銷連接型滾子鏈 C—Cotter 　　例如：2040C即08A雙節距傳動滾子鏈，用開口銷環接

 　　(9)R系列鏈條規格 　　用鉚頭環接之滾子鏈 R—Riveted 　　例如：2060R即12A雙節距滾子鏈，環節處用開口銷或卡簧，其余鉚死。

 　　(10)MO系列鏈條規格 　　免維修O型密封圈鏈條 M—Maintenance free O—O Ring chain 　　例如：428MO即4280型密封圈摩托車鏈

 　　(11)W系列鏈條規格   倍速鏈 　　C2050W即10A雙節距倍速輸送鏈，為日本KANA編號 　

        (12)PT系列鏈條規格　　自動人行道輸送鏈 P—Passenger T—Step chain

(13)MR系列鏈條規格　　可鍛鑄鐵滾子鏈 M—malleable R—Roller chain

　　(14)TOP系列鏈條規格       平頂鏈，例如：　　TT型，TT635—普通型平頂鏈，板條寬63.5 TS型，TS550—帶平頂?shù)匿摑L子鏈，板條寬55.0　　TP型，TP762—平頂板為聚醛樹脂，基礎鏈為彎板鏈，板條寬76.2 TTup型，TTup1143—頂板為聚醛樹脂，銷軸為不銹鋼，板條寬114.3 TNu型，TNu826—聚
