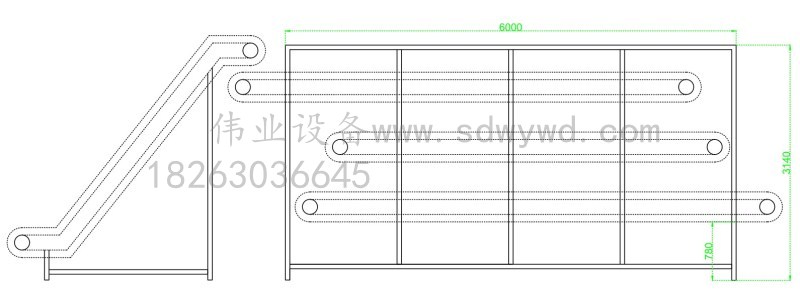

三層不銹鋼鏈板輸送機設計圖

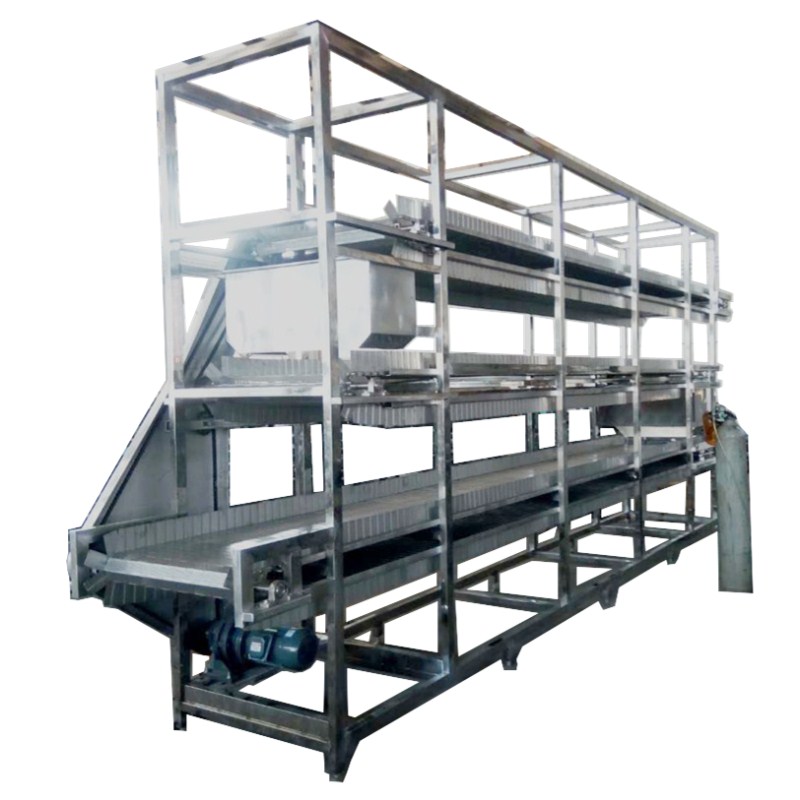

總長8.5米，鏈板寬度800mm?？偢?米，三層，約430mm/層。 技術要求：提升機主體板厚3mm，C型鋼制作，支架4x6方管，壁厚1.2mm。接渣盤。 輸送板面304材質，板厚1.0mm，支桿8mm，節距50.8mm，裙邊高度10mm，板厚1.5mm。 動力配備0.75ke電機+減速機+變頻器。 冷卻線主體4x6方鋼+角鐵制作。輸送動力配備3kw電機+減速機+變頻器。

    鏈板輸送機由動力裝置（電機）、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、軸承、潤滑劑、鏈板等等構成。其中帶動物料的輸送的主要的兩個部分為：鏈條，利用它的循環往復運動提供牽引動力；金屬板，作為輸送過程中的承載體。

鏈板輸送機的原理與特點  在自動化生產線中占有很重要的地位的設備當屬輸送機，它是重要的散狀物料輸送與裝卸設備。而輸送機中鏈板輸送機是常見的輸送機類型。
