正文：1.確定傳動方式

1.1適用企業車間及礦山井做工不大

1.2結構簡單成本不高制造方便并有過載保護功能

 1.3傳動方案由電動機——V帶輪——圓柱齒輪減速器——鏈傳動——聯軸器——滾筒——輸送帶

1.4特點：齒輪相對于軸承不對稱分布，故沿軸向載荷分布不均勻， 要求軸有較大的剛度。

 初步確定傳動系統總體方案如:傳動裝置總體設計圖如下圖所示。 選擇鏈傳動和二級圓柱直齒輪減速器（展開式）。 傳動裝置的總效率η   直齒圓柱齒輪傳動（7級精度）效率（兩對）為η=298.0 滾動軸承傳動效率（四對）為η=499.0 彈性聯軸器傳動效率η=0.99 鏈傳動的傳動效率為η=0.96 η=ηηηη=0.96×0.99×0.98×0.99 =0.86   其傳動方案如下： Y112M-4比較適合，額定功率為P=4kW,滿載轉速n=1440 r/min。

 3傳動裝置 3.1確定傳動裝置的總傳動比和分配傳動 總傳動比： 由選定的電動機滿載轉速n和工作機主動軸轉速n，可得傳動裝置總傳動比為i＝n/n＝1440/62.97＝22.87 高速軸的傳動比i，低速級的傳動比i，取鏈傳動比i=2 取減速箱的傳動比i=i/i=22.87/2=11.435 根據指導書得 i=則i=4，i=i/i=2.86 3.2計算傳動裝置的運動和動力參數 各軸轉速n(r/min) 高速軸I的轉速 n＝1440 r/min 中間軸Ⅱ的轉速 n=n/i=360 r/min     低速軸Ⅲ的轉速 n＝n/i=125.87 r/min 滾筒軸Ⅳ的轉速 n=n/i=62.94 r/min 誤差e==0.004在誤差允許范圍內. 各軸的輸入功率(kW) 電動機的額定功率為 p=4KW 取標準值m=1.5 分度圓直徑d1=mZ1=1.5×20=30mm          d2=mZ2=1.5×152=228mm 傳動中心距  a=m(Z1+Z2)/2=1.5(20+152)/2=129mm 齒寬  b2=b=φd×d1=1.2×30=36mm              b1=b2+5mm=41mm 驗算齒輪圓周速度   V齒=πd1n1/60×1000=3.14×30×1445/60×1000=2.27m/s 選齒輪傳動精度等級8級合宜 校核齒根彎曲疲勞強度 由課本得，  σF=(2kT1/d1mb)YFS1≤[σF1] 確定有關參數和系數。

 4.2許用彎曲應力 有課本得， 齒輪彎曲強度校檢合格。

 4.3驗算齒輪的圓周速度v 選用45并經調質處理，硬度217~255HBS 軸的輸入功率為PI= 4.03 KW   轉速為nⅠ=286.57 r/min 根據《機械設計基礎》得C=107到118.又由書式得 4.5.3確定轟各段直徑和長度   從大帶輪開始右起第一段，由于帶輪與軸通過鍵聯接，則軸應該增加3%到5%，取D1=Φ30mm，又因?yàn)閹л喌膶挾? 則第一段長度L1=60mm 右起第二段直徑取D2=Φ38mm 根據軸承端蓋的裝拆以及對轟承添加潤滑脂的要求和箱體的厚度，取端蓋的外端面不帶輪的左端面間的距離為30mm，則取第二段的長度L2=70mm   右起第三段，該段裝有滾動軸承，選用深溝球軸承，則軸承有徑向力，而軸向力為零，選用6208型軸承，其尺寸為d×D×B=40×80×18，那么該段的直徑為D3=Φ40mm，長度為L(zhǎng)3=20mm（因?yàn)檩S承是標準件，所以采用基孔制，軸與軸承間為過盈配合P7/h6） 右起第四段，為滾動軸承的定位軸肩,其直徑應小于滾動軸承的內圈外徑，取D4=Φ48mm，長度取L4= 10mm     右起第五段，該段為齒輪軸段，由于齒輪的齒頂圓直徑為d5=67.5mm，分度圓直徑為Φ62.5mm，齒輪的寬度為70mm，則，此段的直徑為D5=Φ67.5mm，長度為L(zhǎng)5=70mm 右起第六段，為滾動軸承的定位軸肩,其直徑應小于滾動軸承的內圈外徑，取D6=Φ48mm，長度取L6= 10mm，因?yàn)檩S承是標準件。

所以采用基孔制，軸與軸承間為過盈配合P7/h6         右起第七段，該段為滾動軸承安裝出處，取軸徑為D7=Φ40mm，長度L7=18mm。

 5.輸出軸的設計計算 確定軸上零件的定位和固定方式 

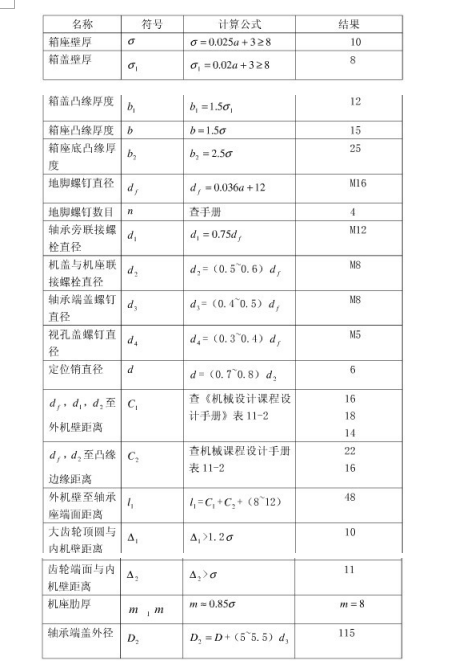

6.鍵連接設計 6.1帶輪與輸入鍵的選擇 軸徑d=25. 輪轂長度L=35mm,查手冊，選A型平鍵，其尺寸為b=8mm,h=7mm,L=28mm(GB/T 1095-2003) 6.2.輸出軸與齒輪間鍵的選擇 軸徑d=48mm，輪轂長度L=45mm，查手冊，選A型平鍵，其尺寸為 b=14mm， h=9mm， L=45mm(GB/T 1095-2003) 6.3.輸出軸與聯軸器間鍵的選擇 軸徑d=38mm，輪轂長度L=50mm，查手冊，選A型平鍵，其尺寸為 b=12mm， h=8mm， L=50mm(GB/T 1095-2003) 7.箱體結構的設計 減速器的箱體采用鑄造（HT200）制成，采用剖分式結構為了保證齒輪佳合質量， 大端蓋分機體采用H7/is6配合.   7.1 機體有足夠的剛度 在機體為加肋，外輪廓為長方形，增強了軸承座剛度。 7.2考慮到機體內零件的潤滑，密封散熱。   因其傳動件速度小于12m/s，故采用浸油潤油，同時為了避免油攪得沉渣濺起，齒頂?shù)接统氐酌娴木嚯xH大于40mm 為保證機蓋與機座連接處密封，聯接凸緣應有足夠的

8. 潤滑密封設計 對于單級斜齒圓柱齒輪減速器，因?yàn)閭鲃?dòng)裝置屬于輕型的，且傳速較低，所以其速度遠遠小于（1.5——2）×105mm.r/min，所以采用脂潤滑，箱體內選用SH0357-92中的50號潤滑，裝至規定高度。油的深度為H+h1，H=30  h1=34。所以H+h1=30+34=64 其中油的粘度大，化學合成油，潤滑效果好。     從密封性來講為了保證機蓋與機座連接處密封，凸緣應有足夠的寬度，連接表面應精刨，密封的表面要經過刮研。而且，凸緣連接螺柱之間的距離不宜太大，并均勻布置，保證部分面處的密封性。軸承端蓋采用嵌入式端蓋，易于加工和安裝

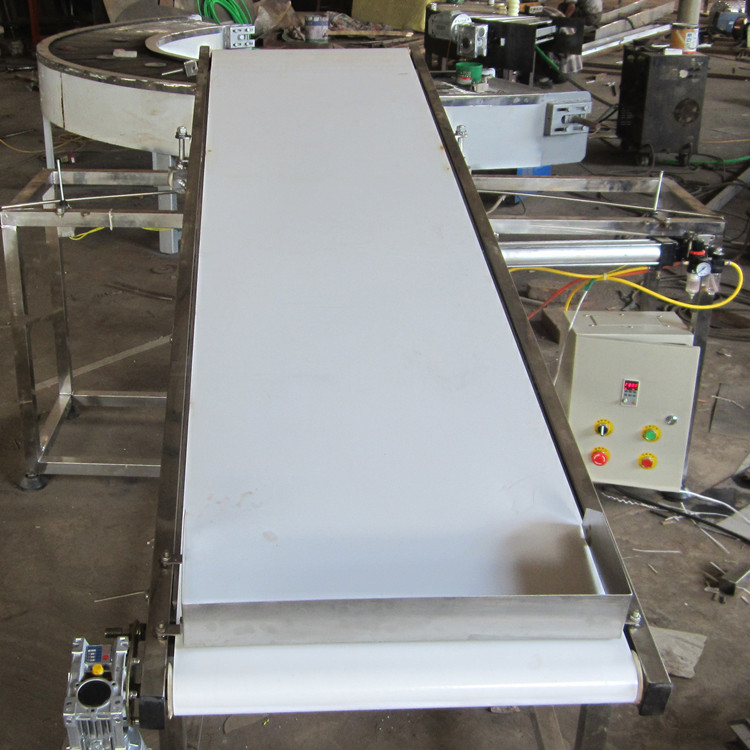

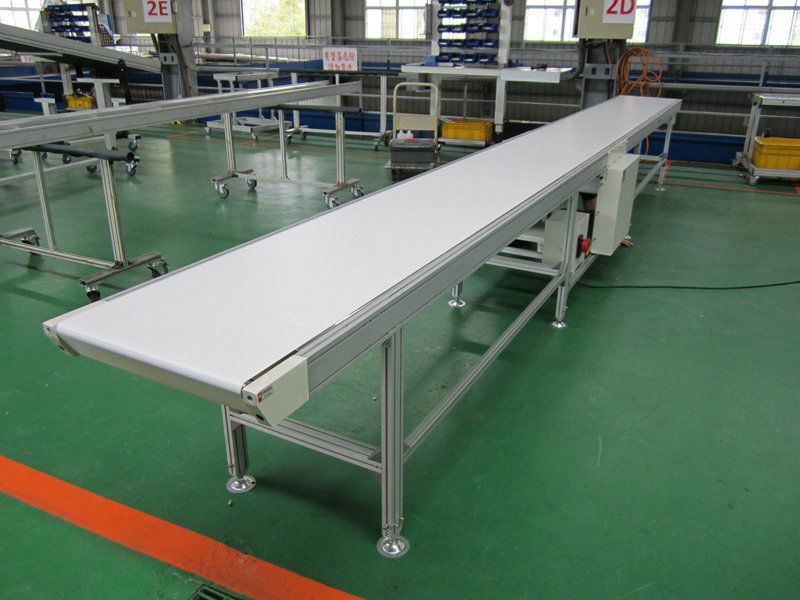

偉業帶式輸送機

 9.機頭傳動裝置的驅動改善

 9.1機頭傳動裝置 機頭傳動裝置由傳動卷筒、減速器、液力聯軸器、機架、卸載滾筒，清掃器組成。 機頭傳動裝置是整個輸送機的驅動部分，兩臺電機通過液力聯軸器、減速器分別傳遞轉距給兩個傳動滾筒（也可以用兩個齒輪串聯起來傳動）。用齒輪傳動時，應卸下一組電機、液力聯軸器和驅動輸送機運行的動力源。其作用是把電動機輸出的轉矩，通過聯軸器和減速器傳遞到輸送機的傳動滾筒上，使之達到驅動輸送帶運行所需的牽引力矩和轉數。

 9.2基本結構 由電動機、聯軸器和減速器三部分組成一臺驅動單元。 電動機，常用隔爆鼠籠型電動機，功率根據需要選定，電壓等級應符合采區供電電壓，多為660V和 1140V，趨向于3300V。 聯軸器，用于聯結電動機軸和減速器的高速軸，具有一定的撓性和保安功能。常用的有彈性套柱銷聯軸器、彈性柱銷齒式聯軸器等。近年來趨向于選用更安全可靠的限矩型液力偶合器和調速型液力偶合器。

 9.4帶式摩擦驅動 即在上輸送帶的背面緊貼著一臺由驅動裝置直接驅動的帶式輸送機，依靠上下兩層輸送帶間的摩擦力由下層輸送帶(常稱作驅動帶)推動上層輸送帶(常稱作承載帶)運行。

 9.5卸載滾筒摩擦驅動 將輸送帶繞過一組與驅動裝置直接聯結的傳動滾筒，依靠傳動滾筒與輸送帶間的摩擦力驅動輸送帶運行。帶上運載的物料在經過此傳動滾筒時有一次卸料轉載過程。 中間助力驅動同樣必須保持各驅動單元牽引輸送帶的帶速同步，各驅動單元間的功率分配平衡以及良好的可控起動性能。
